非膨脹型鋼結(jié)構(gòu)防火涂料（雙組分石膏基）

1、該涂料經(jīng)“國(guó)家防火建筑材料質(zhì)量監(jiān)督檢驗(yàn)中心”檢驗(yàn)合格,并通過(guò)應(yīng)急管理部消防合格評(píng)定中心認(rèn)證。該涂料耐火時(shí)間可根據(jù)不同要求,分別達(dá)到2.0h\2.5h\3.0h的耐火時(shí)間。 2、該涂料屬隔熱型防火涂料，廣泛用于高層建筑、石油化工、油罐、隧道、墻體電力、冶金、國(guó)防等鋼結(jié)構(gòu)的隔熱層。 3、該涂料粘結(jié)力強(qiáng)、耐腐蝕和防火性能優(yōu)異，從而使鋼結(jié)構(gòu)遇火后受到隔熱保護(hù)。

產(chǎn)品描述

產(chǎn)品說(shuō)明

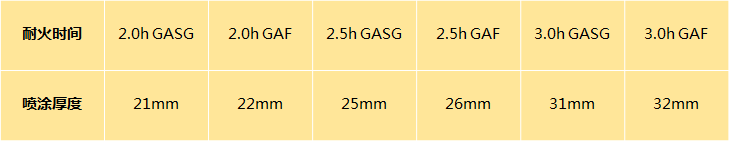

1、該涂料經(jīng)“國(guó)家防火建筑材料質(zhì)量監(jiān)督檢驗(yàn)中心”檢驗(yàn)合格,并通過(guò)應(yīng)急管理部消防合格評(píng)定中心認(rèn)證。該涂料耐火時(shí)間可根據(jù)不同要求,分別達(dá)到2.0h\2.5h\3.0h的耐火時(shí)間。
2、該涂料屬隔熱型防火涂料，廣泛用于高層建筑、石油化工、油罐、隧道、墻體電力、冶金、國(guó)防等鋼結(jié)構(gòu)的隔熱層。
3、該涂料粘結(jié)力強(qiáng)、耐腐蝕和防火性能優(yōu)異，從而使鋼結(jié)構(gòu)遇火后受到隔熱保護(hù)。

施工要求

(1)雙組分石膏基粉料加水比例為:石膏基干料涂料:水=1:1~1.1(重量比)，攪拌時(shí)間大于6分鐘。攪拌時(shí)先將水倒入攪拌機(jī)，再加入干粉涂料，開(kāi)機(jī)充分?jǐn)嚢?分鐘以上至涂料均勻、稠度適當(dāng)。
(2)固化劑比例按照每噸干粉涂料配50公斤
(3)固化劑與水的比例為:固化劑:水=1:2。攪至固化劑完全溶解。
(4)噴涂時(shí)，采用專(zhuān)用雙管?chē)娡繖C(jī)，一管走涂料，一管走固化劑。防火涂料與固化劑的比例為:防火涂料:固化劑=1:0.03~0.05.注意固化劑的加量，固化劑加量太高會(huì)導(dǎo)致涂料強(qiáng)度降低和后期開(kāi)裂。

注意事項(xiàng)

1、石膏基噴涂時(shí)應(yīng)采用7.5Kw大型螺桿泵
2、噴涂機(jī)管道長(zhǎng)度不宜過(guò)長(zhǎng)，建議控制到20米以?xún)?nèi)。施工高度建議控制到10米以?xún)?nèi)。
3、嚴(yán)格控制水灰比和攪拌時(shí)間，攪好涂料一定要在一個(gè)小時(shí)內(nèi)使用完畢，停止施工時(shí)一定要及時(shí)清洗攪拌設(shè)備和噴涂設(shè)備。
4、下班前必須把攪拌機(jī)和噴涂機(jī)清洗干凈，否則容易造成第二天涂料凝固時(shí)間加快。
5、初凝后的涂料，禁止放入攪拌機(jī)與新料二次攪拌使用，這樣會(huì)導(dǎo)致新料的凝固時(shí)間縮短并容易出現(xiàn)開(kāi)裂現(xiàn)象。

包裝及貯存

包裝:20kg/袋。產(chǎn)品應(yīng)貯存在陰涼、干燥、通風(fēng)的環(huán)境中,應(yīng)避免受凍、暴曬、雨淋

關(guān)鍵詞:

防火涂料

未找到相應(yīng)參數(shù)組，請(qǐng)于后臺(tái)屬性模板中添加

上一個(gè)

無(wú)

下一個(gè)

無(wú)
